WLS無軸螺旋輸送機
發布時間：2018-07-02 點擊次數：4062 次
 |
 |
概述及工作原理

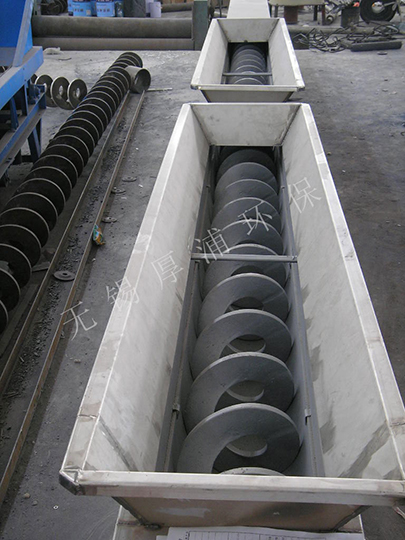

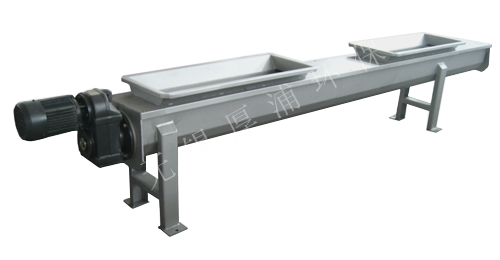

無軸螺旋輸送機是用于傳輸工業生產過程中產生的各種廢物及濾渣，結構形式為無軸螺旋，物料由進口輸入，經螺旋輸送至尾端排放，整個傳輸過程除進出口料斗外均在密閉槽體中進行。傳動采用軸裝式減速機，并在減速機端設置軸承及防塵油封。設備運行過程中沒有高速運轉部件，螺旋下襯耐磨尼龍，磨損低，維護量小。
技術特點

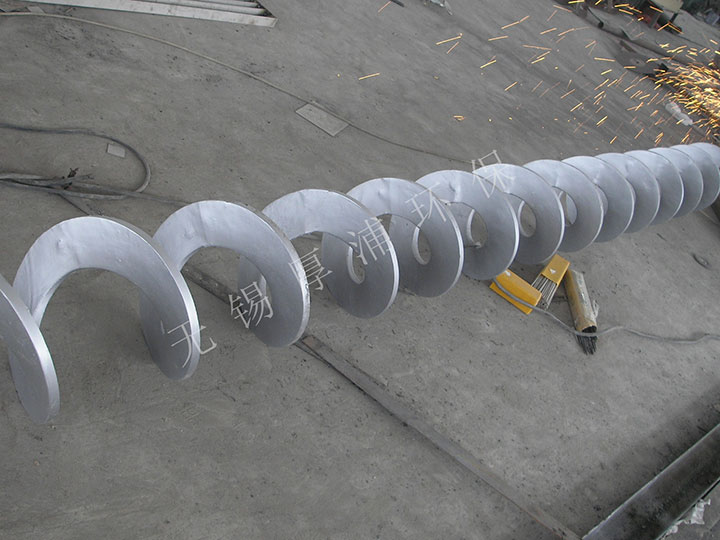

1、螺旋輸送機的結構形式為精密鑄造無軸螺旋，能保證物料輸送流暢，無堵塞。
2、驅動裝置置于螺旋輸送機一端，與螺旋軸直接連接，無需聯軸器。
3、螺旋輸送槽槽體為U型槽，斷面為U形，除進、出料口敞開外其余為密閉式。
4、輸送機殼體、蓋板及進料斗均為折彎加強，保證設備主體的使用壽命。
5、輸送槽中無軸承，物料輸送流暢。
無軸螺旋輸送機是用于傳輸工業生產過程中產生的各種廢物及濾渣，結構形式為無軸螺旋，物料由進口輸入，經螺旋輸送至尾端排放，整個傳輸過程除進出口料斗外均在密閉槽體中進行。傳動采用軸裝式減速機，并在減速機端設置軸承及防塵油封。設備運行過程中沒有高速運轉部件，螺旋下襯耐磨尼龍，磨損低，維護量小。
技術特點
1、螺旋輸送機的結構形式為精密鑄造無軸螺旋，能保證物料輸送流暢，無堵塞。
2、驅動裝置置于螺旋輸送機一端，與螺旋軸直接連接，無需聯軸器。
3、螺旋輸送槽槽體為U型槽，斷面為U形，除進、出料口敞開外其余為密閉式。
4、輸送機殼體、蓋板及進料斗均為折彎加強，保證設備主體的使用壽命。
5、輸送槽中無軸承，物料輸送流暢。
性能參數
（輸送量根據物料性質而有所不同）

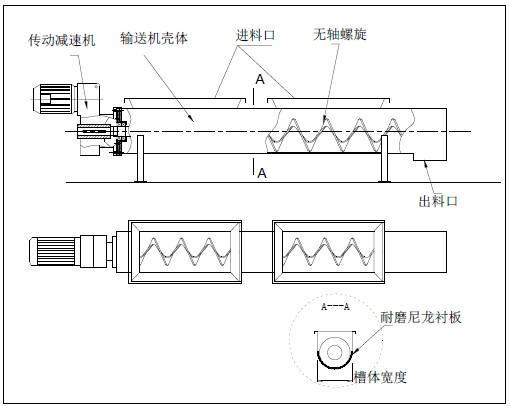

外形示意圖
（輸送量根據物料性質而有所不同）
|
型號 項目 |
WLS-260 | WLS-320 | WLS-360 | WLS-400 | |
| 螺旋轉速 | 12-20r/min（根據輸送物料性質與輸送機長度選擇） | ||||
|
輸送量 （m³/h） |
0° | 3 | 4 | 9.5 | 11 |
| 15° | 2.1 | 4.5 | 6.5 | 8.5 | |
| 30° | 1.3 | 2.5 | 4.3 | 5.7 | |
| 輸送長度 | ≤12 | ≤15 | ≤20 | ≤25 | |
| 安裝角度 | 一般設計≤20°，特殊訂貨≤30° | ||||
注：
無軸螺旋直徑=螺旋槽寬-400mm。
螺旋槽寬、輸送機長度、角度、進出料口尺寸可以由用戶自定。
本輸送機可以設計多種安裝方式，吊裝、墻面固定等，并可選配支腳滾輪。
訂貨所需參數
1、輸送槽寬 2、槽體長度 3、部件材質 4、其余要求
無軸螺旋直徑=螺旋槽寬-400mm。
螺旋槽寬、輸送機長度、角度、進出料口尺寸可以由用戶自定。
本輸送機可以設計多種安裝方式，吊裝、墻面固定等，并可選配支腳滾輪。
訂貨所需參數
1、輸送槽寬 2、槽體長度 3、部件材質 4、其余要求
